不久前，Intel 印度官網已經將 Core i7-8809G 的規格資訊發表出來，這顆具備 Radeon RX Vega 繪圖核心的異構處理器是 Intel 與 AMD 有史以來第一次在 CPU 跟 GPU 上的交叉合作。不過， i7-8809G 的規格資訊顯示 Intel 內顯核心仍然保留下來，並且在核心數與快取容量上，似乎顯示這顆異構處理器的 CPU 部分更接近前一代的 Kaby Lake 系列產品，而非 Coffee Lake。或許這就是為什麼傳聞中這顆異構處理器會擁有「Kaby-G」的內部代號：

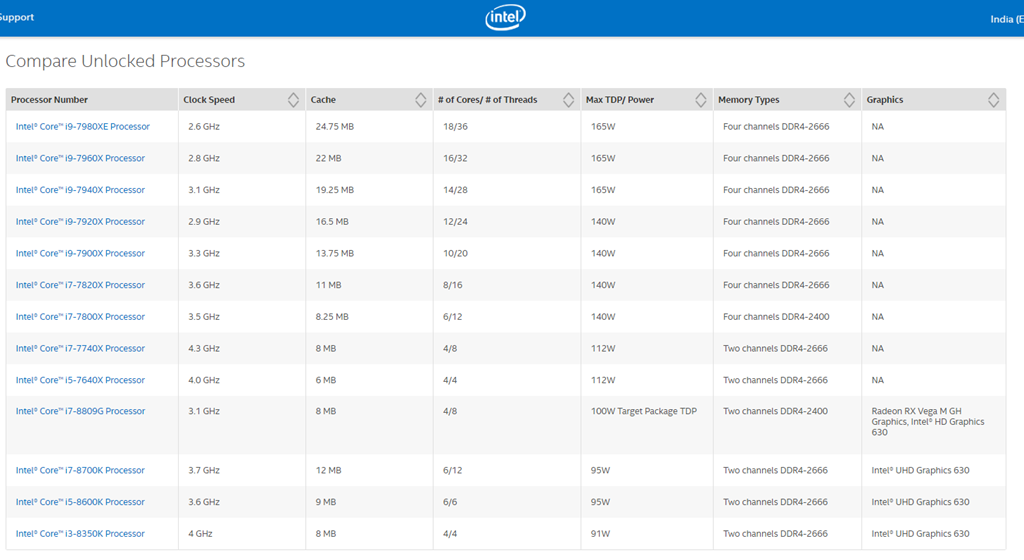

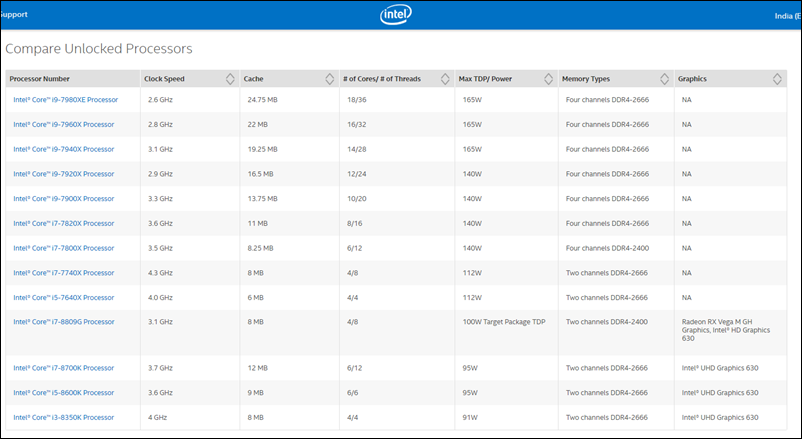

▲這張表單透露了Intel 可供超頻的處理器，也曝光了i7-8809G 這顆異構處理器的資訊。而官網後來也重新更新了內容，挪去 i7-8809G 的資訊（圖片來源）
i7-8809G 的資訊並非來自於 Intel 的官方發表會，而是出現在印度版官網的超頻介紹頁面。這樣的組合顯示這顆處理器目前還不是那麼公開，即便在玩家間已經得知這顆處理器的大部分訊息。而印度官網透露出來的資訊即便已經被修改掉，但還是帶給大家一些資訊，像是處理器的部分為 4C/8T 規格，時脈稍低些，只有 3.1GHz，但考慮到有個異構核心在運作的緣故，可能時脈的提高幅度也相對受限。另外 L3 快取的容量是 8MB。支援 DDR4-2400 規格的記憶體，以及保留了 Intel HD 630 內顯（iGPU）的部分：

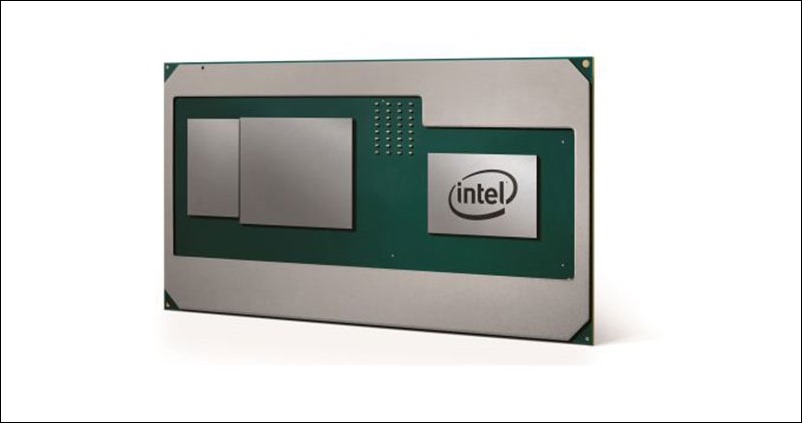

▲把兩個晶片直接封裝在一起的作法，使得這個特殊的處理器變得異常巨大（圖片來源）
照這些規格來看，8809G 的設計可以說是把兩個不同架構的東西直接拼在一起的意思。Intel CPU 方面的規格完整，連內顯都沒關閉，而 RX Vega M 顯示核心（pGPU）則預先佔用了一部份 PCI-E 通道，推估效能也至少有入門獨立顯卡的水準。至於兩個不同設計的顯示晶片是如何運作的，與額外加裝的獨立顯示卡是否會有協同運算或輔助運算的地方，這些訊息都還沒公布。
AMD 顯示晶片的部分，型號命名為 Radeon RX Vega M GH。從型號中的 RX Vega 就可以肯定這不是個舊玩意，而是最新的東西。後面的 M 跟 GH 分別代表什麼仍然是個謎，或許 M 代表 Mobile 核心，
或是 Module 的 M，而 GH 可能是 GHz ，或是某個單字的縮寫。TDP 的部分可能是 100W ，但加註了 Target Package TDP 字樣。
或許這是顧及到 GPU 的 TDP 界定不同，或是 AMD 對 TDP 有不同的解釋。畢竟 TDP 三個字可能是 Thermal Design Power （熱設計功耗），也可能是 Thermal Design Point （熱設計點）。
過去 Intel 主張 TDP 應該是處理器在基本時脈下運作時，所有核心都在 Intel 定義的高複雜度負載下運作所測得的平均功耗，而 AMD 則認為應該是處理器在定義的溫度與電壓限制下運作時，可以用現實中的軟體運作時達到的最大功耗。
而處理器的規格也顯示出，雖然型號是 8000 開頭，不過跟 Coffee Lake 系列處理器有些不同，反而在細部規格的部分跟 Kaby Lake 處理器相似，例如同樣是 4C/8T 規格，Kaby Lake 最高也只到 4C/8T，但 Coffee Lake 最大的特色之一就是升級最高到 6C/12T。
另外內顯 HD Graphics 630 也跟 Coffee Lake 內建的 UHD Graphics with Coffee Lake 內顯不同，卻跟 Kaby Lake 處理器的內顯型號一樣。接著是記憶體的規格，Coffee Lake 處理器可支援 DDR4-2666 記憶體，但i7-8809G 與 Kaby Lake 都只支援到 DDR4-2400 ：

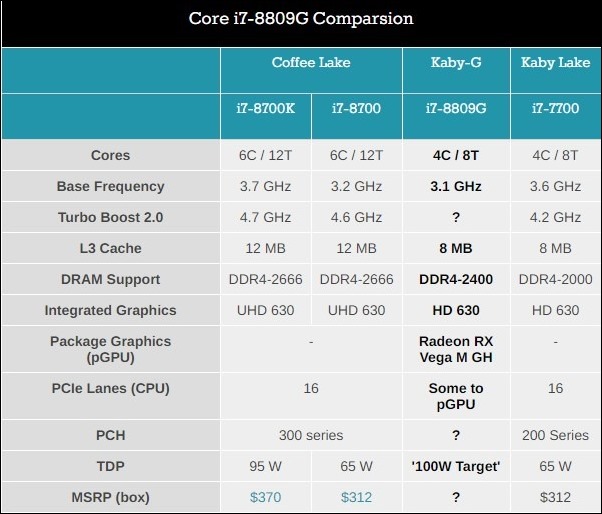

▲從細部規格來看，Core i7-8809G 幾乎可說是由 Kaby Lake 處理器加上 AMD GPU 合體而成的（圖片來源）
從這些訊息來看，Core i7-8809G 這個特殊異構處理器雖然與眾不同，但至少處理器應該就是 Kaby Lake 的近親甚至是同族兄弟。在 CPU 能上與同樣 Core i7 的 Coffee Lake 處理器可能難以比拼，而多帶一個 pGPU 的 Core i7-8809G 在跟其他處理器的內顯比較下，似乎更讓人期待表現。或許這就是這顆處理器的定位所在也說不定。而 Intel 預計會在不久之後的 CES 大會上介紹新產品，到時候或許會有更多更完整的資訊可以瞭解。
